JPQ-K系列單線分配器
JPQ-K系列單線分配器
一、概述
JPQ-K系列（原ZP型）遞進分配器適用于公稱壓力為16MPa的單線遞進式干油集中潤滑系統中，把潤滑脂定量地分配到各個潤滑點。
二、技術參數
型號 | 公稱壓力Mpa | 每出油口額定給油量ml/循環 | 啟動壓力Mpa | 組合片數 | 出油口數 | |
原型號 | ||||||
※ JPQ1-K ※ | ZP-A | 16 | 0.07 0.1 0.2 0.3 | ≤1 | 3-12 | 6-24 |
※ JPQ2-K ※ | ZP-B | 0.5 1.2 2.0 | ||||
※ JPQ3-K ※ | ZP-C | 0.07 0.1 0.2 0.3 | 4-8 | 6-14 | ||
※ JPQ4-K ※ | ZP-D | 0.5 1.2 2.0 | ||||
使用介質為錐入度不小于265（25℃，150g）1/10mm潤滑脂或粘度等級大于N68的潤滑油。適用環境溫度-20～80℃。

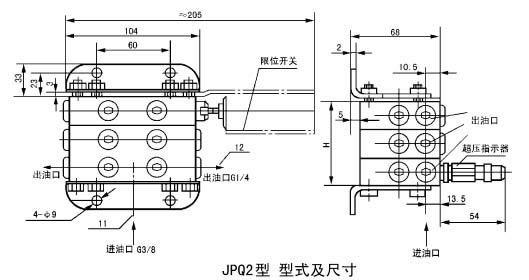

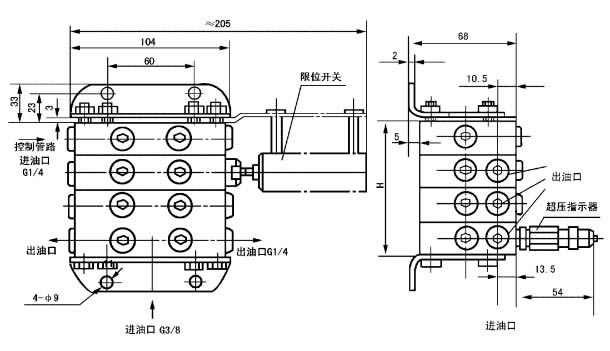

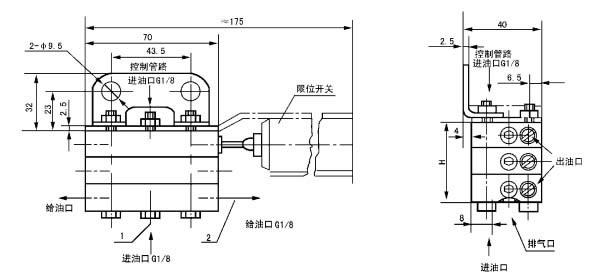

三、外形尺寸
出油口個數 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
片數 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
H mm | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 | 176 | 192 |
重量kg | 0.91 | 1.2 | 1.5 | 1.7 | 2.0 | 2.3 | 2.5 | 2.8 | 3.1 | 3.3 |
出油口個數 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
片數 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
H mm | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 |
重量kg | 3.5 | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 | 9.5 | 10.5 | 11.5 | 12.5 |
出油口個數 | 8 | 10 | 12 | 14 | 16 |
片數 | 4 | 5 | 6 | 7 | 8 |
H mm | 100 | 125 | 150 | 175 | 200 |
重量kg | 4.5 | 5.5 | 6.5 | 7.5 | 8.5 |

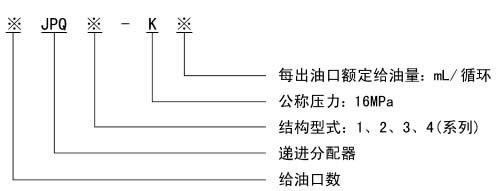

四、型號說明
五、使用說明
1、分配器為單柱塞多片組合結構，每片有兩個出油口，分為JPQ1、JPQ2、JPQ3 和JPQ4四種形式。
①每種形式的分配器，一般按額定給油量相等的單片組合，需要時也可將額定油量不同的單片混合組合。
② JPQ4型組合時需有一片控制片，此片無給油口。
③相鄰的二個或二個以上的給油口可以合并成一個給油口給油，此給油口的給油量為所有被合并給油口的額定給油量之和。
2、JPQ1型和JPQ2型分配器在系統中串聯使用，JPQ3型和JPQ4型分配器在系統中并聯使用。
3、分配器均裝有一個運動指示桿，用于觀察分配器工作情況。根據需要還可以安裝限位開關，對潤滑系統進行控制和監視。
4、JPQ2型、JPQ4型分配器根據需要可以安裝超壓指示器。
六、訂貨須知
同種型式、額定給油量不同的單片混合組合或多個出油口合并給油，訂貨時須另行說明。
