FC-XYZ-25G型防塵油站

一、使用條件本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃···

產品咨詢電話：138-6289-6387

立即咨詢

低壓稀油站

低壓稀油站

產品描述

一、使用條件

本產品適用于稀油循環潤滑系統中，其工作介質為汽輪機油、20～25號機械油及軋鋼機油,運動粘度等級為N22～N460(相當ISO VG22～VG460)。

稀油站的公稱供油壓力為0.63MPa；過濾精度0.08～0.12mm；冷卻水溫≤28℃；冷卻水壓力0.2～0.3MPa；換熱器進油溫度為50℃，溫降7～8℃；使用蒸汽加熱時蒸汽壓力為0.2～0.4MPa。

二、工作原理

工作時，油液由齒輪泵從油箱吸出，經單向閥、雙筒網式油濾器、列管式油冷卻器，被直接送到設備的潤滑點。油站的最高供油壓力為0.4MPa，最低供油壓力為0.1MPa，根據潤滑點的要求，通過調節安全閥確定使用壓力，當油站的工作壓力超過安全閥的調定壓力時，安全閥將自動打開，多余的油液即流回油箱。正常工作時，油泵一臺工作、一臺備用。有時設備耗油量由于某種原因需要增加時，則系統壓力下降，當降到調定值時，通過壓力控制器調節，備用泵自動開啟，與工作泵一起工作，直到壓力正常時，備用泵自動停止。若油壓繼續下降到另一調定值時，則通過另一壓力控制器調節，發出事故警報。

雙筒網片式油濾器的一組過濾濾芯工作，一組過濾濾芯備用，在進出口處接有差壓發訊器，當壓差超過0.15MPa(≥250L/min稀油站為0.15～0.1MPa)，人工切換，備用濾芯工作，取出原工作濾芯，清洗或更換濾片。

油站出油口接有壓力式電接點溫度計,根據供油溫度要求,調定最高和最低兩個界限。在低溫時,信號燈亮,人工開啟加熱器進行加熱,當油溫升至高點時,自動切斷加熱器,停止加熱；供油口溫度高時，報警并開冷卻器。

≥250L/min稀油站，采用蒸汽加熱油箱中的潤滑油，儀表盤尚多一檢測冷卻器進出水管壓差的儀表，其主要部件均另外裝于基礎上；而≤125L/min稀油站的全部部件都裝在油箱上，為整體式結構。

三、結構特點

　　a）設有備用油泵，可保證向潤滑點連續供油。

　　b）過濾器放在冷卻器之前，可提高過濾和通過能力；更適合較高粘度的潤滑介質。

　　c）采用雙筒式過濾器，可不停車進行濾芯的清洗和更換。

　　d）采用列管式油冷卻器，冷卻效果好，阻力小，便于維修。

　　e）回油設有磁網過濾，可吸附清除油液中鐵質微粒，保證油液清潔度及提高潤滑部件壽命。

　　f）配有儀表盤和電控箱，觀察運行參數方便，可實現自動控制和事故報警。

四、技術參數

型號		XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ	XYZ
型號		-6G	-10G	-16G	-25G	-40G	-63G	-100G	-125G	-250G	-400G	-630G	-1000G
供油壓力(MPa)								≤0.4
公稱流量(L/min)		6	10	16	25	40	63	100	125	250	400	630	1000
供油溫度(℃)								40±3
油箱容積(m3)		0.15		0.63		1		1.6		6.3	10	16	25
過濾面積(m2)		0.05		0.13		0.19		0.4		0.52	0.83	1.31	2.2
換熱面積(m2)		0.6		3		4		6		24	35	50	80
冷卻水耗量(m3/h)		0.36	0.6	1	1.5	3.6	5.7	9	11.25	12～22.5	20～36	30～56	60～90
電加熱器	功率(kW)	2		12		12		24		/	/	/	/
電加熱器	電壓(V)				220
蒸汽耗量(m3/h)		/		/		/		/		100	160	250	400
電動機	型號	JW7124-B5		Y90S-4-B5		Y100L1-4-B5		Y112M-4-B5		Y132S-4	Y132M-4	Y160L-4	Y180L-4
	功率(kW)	0.55		1.1		2.2		4		5.5	7.5	15	22
	轉速(r/min)	1400		1400		1430		1440		1440	1440	1460	1470
重量		308	309	628	629	840	842	1260	1262	3980	5418	8750	12096

五、外形圖

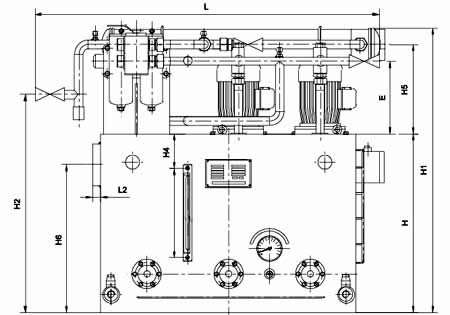

圖1-1-1 XYZ-6G～XYZ-125G 稀油站外形圖

六、外形尺寸

型號	DM	d	A	B	H	L	L1	L2	B1	B2	B3	E	B4	F	H1	H2	H3	H4	H5	H6	d1
XYZ-6G	25	G1/2″	700	550	450	890	190	20	255	220	742	213	150	0	800	550	268	80	268	380	G3/4″
XYZ-10G
XYZ-16G	50	G1″	1000	900	700	1371	256	30	410	363	1120	285	175	35	1120	855	350	130	350	580	G1″
XYZ-25G
XYZ-40G	50	G11/4″	1200	1000	850	1545	235	30	470	390	1244	290	248	60	1360	990	355	160	355	740	G1″
XYZ-63G
XYZ-100G	80	G11/2″	1500	1200	950	2198	390	32	560	444	1400	305	170	100	1500	978	355	180	375	820	G11/4″
XYZ-125G

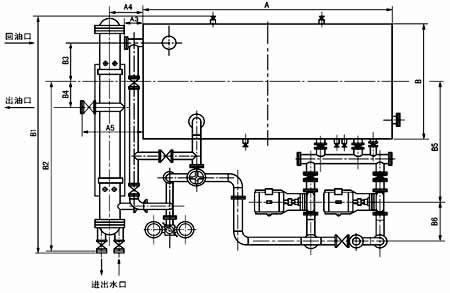

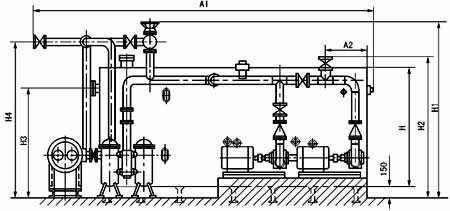

XYZ-250G～1000G 稀油站外形及安裝尺寸

型號	回油通徑	出油通徑	進出水口	A	B	H	A1	A2	A3	A4	A5
XYZ-250G	125	65	65	3300	1600	1200	4295	442	100	560	945
XYZ-400G	150	80	100	3600	2000	1500	4655	492	100	572	800
XYZ-630G	200	100	100	4300	3600	1600	5900	560	170	750	1445
XYZ-1000G	250	125	200	5300	2600	1900	7360	630	235	1285	2000

型號	B1	B2	B3	B4	B5	B6	H1	H2	H3	H4	蒸汽接口
XYZ-250G	3235	2355	570	364	1960	300	2172	1600	1050	1850	G1
XYZ-400G	3690	2650	750	907	2230	300	2275	1750	1300	1965
XYZ-630G	4672	3017	1020	320	2700	390	2425	2067	1400	2080
XYZ-1000G	4803	3207	1000	500	2720	450	2755	2285	1680	2480

七、XYZ-250G～1000G稀油站地基尺寸

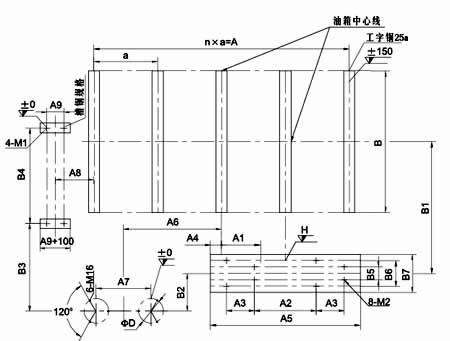

圖1-1-3 XYZ-250G～1000G 稀油站地基圖

稀油站地基尺寸表

型號	A	A1	A2	A3	A4	A5	A6	A7	A8	A9	B	B1	B2
XYZ-250G	3200	292	660	440	328	1900	1350	713	610	200	1600	1960	200
XYZ-400G	3500	385	590	510	370	2050	1420	830	633	200	2000	2230	85
XYZ-630G	4200	5590	825	575	295	2500	1610	900	800	200	2600	2700	240
XYZ-1000G	5190	840	860	640	100	2800	2120	1200	1340	500	2600	2720	55

型號	B3	B4	B5	B6	B7	槽鋼規格	M1	M2	a	D	H	n
XYZ-250G	377	2154	380	420	550	12#	M20	M16	800	300	286	4
XYZ-400G	495	1502	380	440	600	12#	M20	M16	875	320	315	4
XYZ-630G	630	2730	420	480	640	12#	M20	M20	840	400	260	5
XYZ-1000G	860	1690	420	550	710	20a#	M20	M20	8650	600	330	6
