DRB-L系列電動潤滑泵

一、概述DRB-L系列電動潤滑泵適用于潤滑點多，分布范圍廣，給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂，可滿足各種機器設備的需要，對于大型機組和生產線尤為適宜。該系列電動潤滑泵可組成雙線環式集中潤滑系統，即系統的主管路組成環狀布置，由返回···

產品咨詢電話：138-6289-6387

立即咨詢

電動潤滑泵

電動潤滑泵

產品描述

一、概述

DRB-L系列電動潤滑泵適用于潤滑點多，分布范圍廣，給油頻率高的雙線式干油集中潤滑系統。通過雙線分配器向潤滑部位供送潤滑脂，可滿足各種機器設備的需要，對于大型機組和生產線尤為適宜。

該系列電動潤滑泵可組成雙線環式集中潤滑系統，即系統的主管路組成環狀布置，由返回潤滑泵的主管道末端的系統壓力來控制液壓換向閥，使兩條主管道交替地供送潤滑脂的集中潤滑系統；見外形圖和外形尺寸表的規定。也可組成雙線終端式集中潤滑系統，即由主管道末端的壓力操縱閥來控制電磁。換向閥交替地使兩條主管道供送潤滑脂的集中潤滑系統，也見外形圖和外形尺寸的規定。

該系列電動潤滑泵采用雙柱塞機構，運轉可靠，減速機構置于泵體內，結構緊湊，體積小，配以相應的電控箱可以實現自動控制。

二、技術參數

型號		公稱壓力MPa	公稱流量	貯油器	配管方式	電機型號	電動機功率kW	減速比	轉速r/min	減速器潤滑油量L	重量kg
標準型號	引進型號		ml/min	容積L
DRB-L60Z-H	U-25AL	20	60	20	環式	A02-7124	0.37	1:15	100	1	140
DRB-L60Z-Z	U-25AE				終端式						160
DRB-L195Z-H	U-4AL		195	35	環式	Y802-4	0.75	1:20	75	2	210
DRB-L195Z-Z	U-4AE				終端式						230
DRB-L585Z-H	U-5AL		585	90	環式	Y90L-4	1.5			5	456
DRB-L585Z-Z	U-5AE				終端式						416

使用介質為錐入度不低于265（25℃，150g）1/10mm的潤滑脂(NLGI0#-2#)。

DRB-L系列電動潤滑泵外形尺寸

型號	L	B	H	L1	L2	L3	L4	B1	B2	B3	B4
DRB-L60Z-H	640	360	986	500	70	126	290	320	157	23	42
DRB-L60Z-Z	780					640	450		200		160
DRB-L195Z-H	800	452	1056	600	100	125	300	420	226	39	42
DRB-L195Z-Z	891					800	500				160
DRB-L585Z-H	1160	585	1335	860	150	100	667	520	476	244	111
DRB-L585Z-Z						667				239	160

型號	B5	B6	H1		H2	H3	H4	D	d	地腳螺栓
			最大	最小
DRB-L60Z-H	118	20	598	155	60	130	-	269	14	M12x200
DRB-L60Z-Z	-					85
DRB-L195Z-H	118	16	687	167	83	164	-	319	18	M16x400
DRB-L195Z-Z	-					108
DRB-L585Z-H	226	22	815	170	110	248	277	457	22	M20x500
DRB-L585Z-Z	-					135	-

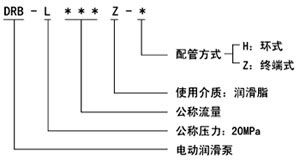

三、型號說明　　　

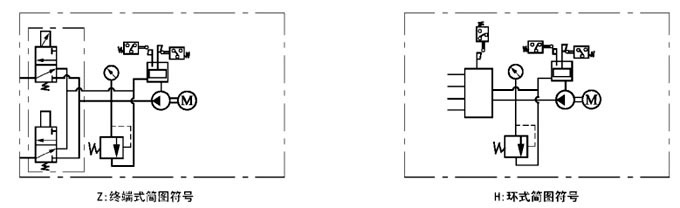

四、圖型符號

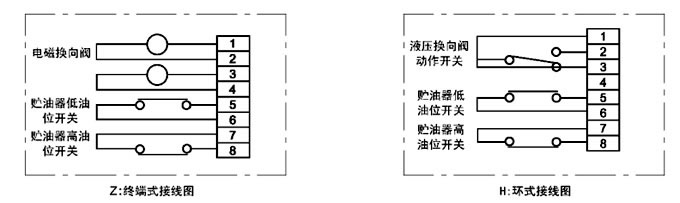

五、接線指示

六、工作原理

該系列電動潤滑泵由柱塞泵、貯油器、換向閥、電動機等部分組成。柱塞泵在電動機的驅動下，從貯油器吸入潤滑脂，壓送到換向閥，通過換向閥交替地沿兩個出油口輸送出去，當一個出油口壓送潤滑脂時，另一出油口與貯油器接通卸荷。

環式結構電動潤滑泵配用液壓換向閥，有四個接口，外接兩根供油主管分別由兩根供油管引回的回油管，依靠回油管內油脂的油壓推動換向閥換向。

終端式結構電動潤滑泵配用電磁換向閥，有二個接口，外接二根供油主管，依靠電磁鐵的得失電實現換向供油。

柱塞泵換向閥的動作原理詳見使用說明書。

七、使用說明

1、該系列電動潤滑泵應安裝在環境溫度合適，灰塵少，振動小，便于調整、檢查、維護保養及補脂方便的地方并且盡可能布置在系統的中心位置，縮短系統配管長度，保持最低壓力降，使泵能產生足以克服潤滑點阻力的壓力。

2、使用前先向柱塞泵的減速腔內加入N220的工業齒輪油至油標規定液面。

3、向貯油器內補脂使用DJB-V70型電動加油泵從潤滑泵的補給口補進，使用的潤滑脂應清潔，不允許夾雜有污物。

4、潤滑泵的回轉方向是單向的，使用時必須按電機上旋向牌規定的旋向接線使用。

5、泵溢流閥的標準設定壓力為23MPa，可以在0～20MPa范圍內任意調節，在使用時不允許超過泵公稱壓力的15%(23MPa)。

6、環式潤滑泵的液壓換向閥的設定壓力按5MPa調定。

7、該系列電動潤滑泵為室內安裝型，在室外或環境惡劣的場合使用時，必須采取防護措施。

八、外型圖

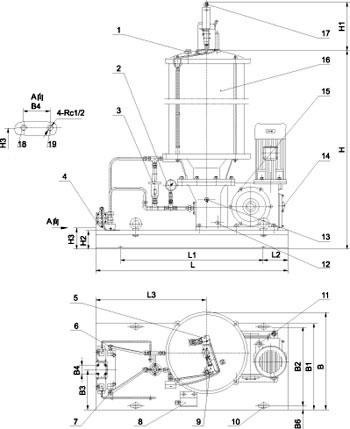

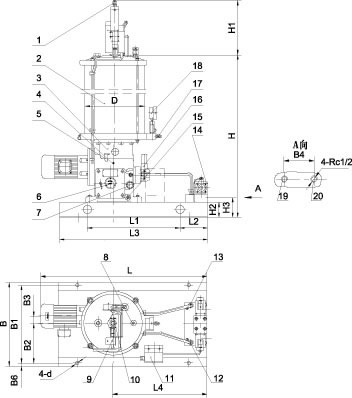

DRB-L60Z-H、DRB-L195Z-H型電動泵外形圖　　　　　　　　　　　　　　　　　　　　DRB-L585Z-H型電動泵外形圖

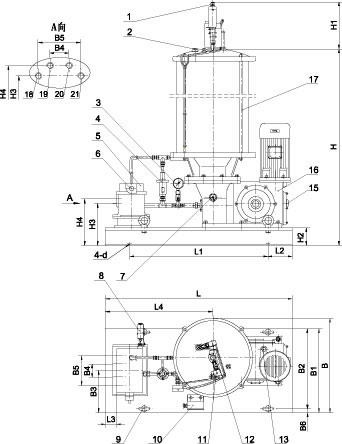

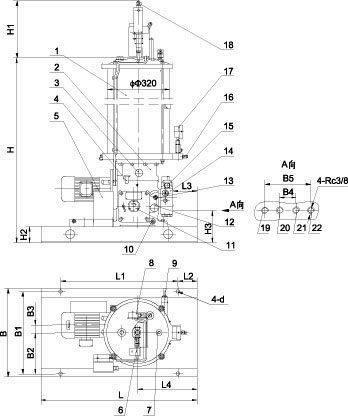

DRB-L60Z-Z, DRZB-L195Z-Z型電動泵外形圖　　　　　　　　　　　　　　　　　　　　　DRB-L585Z-Z型電動泵外形圖

九、訂貨須知

1、本系列電動潤滑泵配用以下四種形式標準電控箱，可根據不同控制要求選擇。 1.1 DEA-2E型終端式電控箱 1.2 DEA-2L型環式電控箱 1.3 R1902型環式帶補脂控制電控箱 1.4 R1904型終端式帶補脂控制電控箱 2、本系列電動潤滑泵分部件訂購按下表選型
