XYZ-GZ型整體式稀油站(0.4MPa)

一、使用條件

本產品適用于冶金、礦山、建材、能源、交通等行業中機械設備的稀油潤滑，工作介質為粘度等級N22～N460(相當于IS0 VG22～460)的工業潤滑油。

整體式稀油站的特點為全部零部件均布置在油箱上，性能參數基本上和XYZ-G型相同，但將流量大于125L/min的五種規格稀油站亦制成整體式，因而這些較大的油站仍可實現整體吊裝，無地腳螺栓，使安裝特別方便；特別適合于稀油占地面積受到限制的場合；但稀油站上面和四周需留足夠的維修高度和面積；由于油泵在油箱頂上，因此選用的油泵應有足夠的吸入高度，特別當潤滑油粘度高，油溫低時更要引起重視。

整體式稀油站的供油壓力≤0.4MPa，過濾精度0.08～0.12mm(低粘度時允許采用小值)，冷卻水溫度≤30℃，壓力為0.2～0.4MPa,冷卻器進油溫度為50℃,通過冷卻器后溫降≥8℃;采用電加熱器提高油溫。

二、工作原理

與XYZ-G 型≤125L/min的稀油站相同，亦采用電加熱器提高油溫。

三、結構特點

亦與XYZ-G型≤125L/min的稀油站相同,但采用磁網一體化進行回油過濾后,均取消了外加的磁過濾器；儀表盤(板)亦與XYZ-6G～125G相同。

四、技術參數

型號	公稱流量 L/min	供油壓力 MPa	供油溫度 ℃	油箱容積 m3	加熱功率 Kw	冷卻面積 m2	冷水耗量 m3/h
XYZ-250GZ	250	≤0.4	40±3	3	24	12	22.5
XYZ-290GZ	290			3.2		16	26
XYZ-315GZ	315			3.5		20	28
XYZ-350GZ	350			4.2		24	21.6
XYZ-400GZ	400			4.5		24	36

型號	過濾面積 m2	過濾精度 mm	電機功率 Kw	出油口DN2 mm	回油口DN1 mm	總圖代號
XYZ-250GZ	0.84	0.08	7.5	65	125	NR X 2.01.1.00
XYZ-290GZ			11	65	150	NR X 2.01.2.00
XYZ-315GZ			11	80		NR X 2.01.3.00
XYZ-350GZ	1.31	0.12	11			NR X 2.01.4.00
XYZ-400GZ	1.31	0.12	11			NR X 2.01.5.00

五、外形尺寸

XYZ-GZ 型稀油站外形尺寸

型號	DN1	DN2	DN3	L	B	H	L1	L2	L3	L4	L5
XYZ-250GZ	125	65	65	1900	2100	1020	24	272	450	220	440
XYZ-290GZ	150	65	65	1900	2200	1020	24	292	450	220	440
XYZ-315GZ	150	80	65	2000	2200	1120	24	292	350	220	440
XYZ-350GZ	150	80	80	2100	2200	1120	24	397	250	220	440
XYZ-400GZ	150	80	80	2100	2200	1120	24	397	250	220	440

型號	L6	L7	L8	B1	B2	H1	H2	H3	H4	H5	H6
XYZ-250GZ	660	152	960	2535	218	1260	1365	350	230	840	105
XYZ-290GZ	1065	152	1365	2635	218	1260	1365	350	230	840	105
XYZ-315GZ	1475	152	1775	2635	218	1360	1465	450	230	940	105
XYZ-350GZ	1835	147	2175	2735	218	1260	1465	450	230	940	105
XYZ-400GZ	1835	147	2175	2735	218	1360	1465	450	230	940	105

六、原理圖

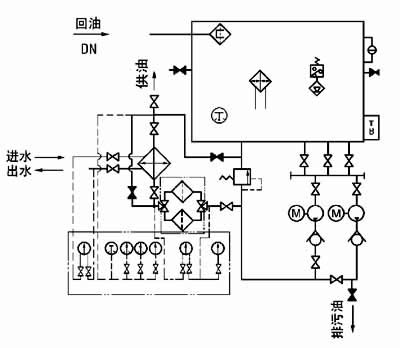

圖1-3-2 XYZ-GZ 型稀油站原理圖

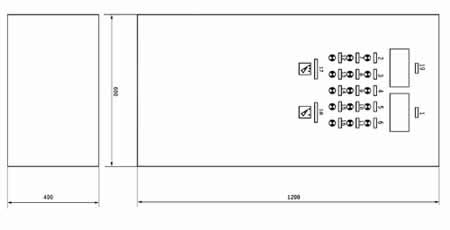

七、儀表盤

和XYZ-6G～125G型稀油站的儀表盤（板）相同

序號	標牌文字
1	出口油溫
2	1#泵工作
3	2#泵工作
4	加熱器工作
5	主機運行
6	可驅動主機
7	壓力過低
8	供油口溫高
9	油位低
10	壓差過高
11	主機油溫高
12	低壓泵起動
13	低壓泵停止
14	加熱器起停
15	試響
16	消除警報
17	1#為主單獨2#為主
18	中控/機旁
19	油箱油溫
