SMX*-YQ型油－氣分配混合器
一、結構特點及應用范圍
SMX*-YQ型油－氣分配混合器，是由模塊式的單線遞進分配器和混合器組合疊加而成。設有一個進油口，二個進氣口，3～16個油氣出口。適用于單線二分式油氣潤滑系統和雙線－遞進式油氣潤滑系統中。
二、技術參數
形式 |
進油壓力 |
進氣壓力 |
活塞種類 |
吐出量ml/循環 |
吐出口數 |
SMX*-YQ
?
?
?
?
?
?
?
?
?
?
? |
＜10MPa
?
?
?
?
?
?
?
?
?
?
? |
0.2～0.8MPa
?
?
?
?
?
?
?
?
?
?
? |
04T |
0.04 |
2 |
04S |
0.08 |
1 |
|||
08T |
0.08 |
2 |
|||
08S |
0.16 |
1 |
|||
16T |
0.16 |
2 |
|||
16S |
0.32 |
1 |
|||
24T |
0.24 |
2 |
|||
24S |
0.48 |
1 |
|||
32T |
0.32 |
2 |
|||
32S |
0.64 |
1 |
|||
40T |
0.4 |
2 |
|||
40S |
0.8 |
1 |

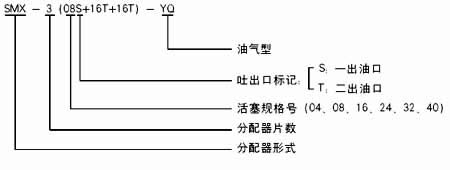

三、型號說明

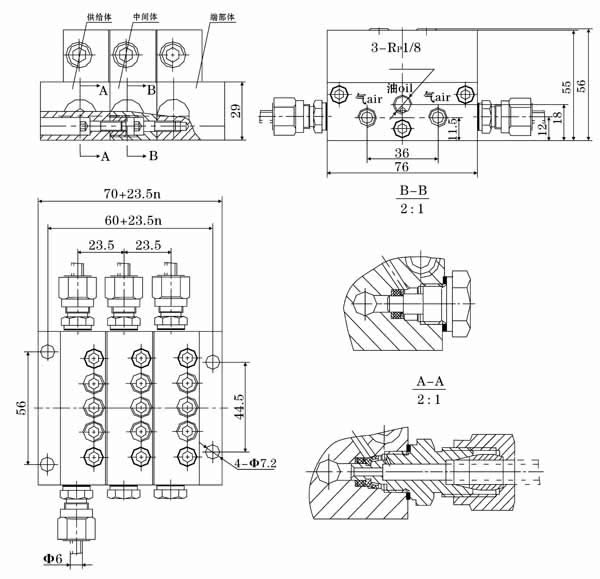

四、外形尺寸
五、使用要領
1、必須在規定的環境下使用規定范圍內的介質。
2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
3、油氣分配混合器的安裝位置，優先考慮安裝在工況條件好，溫度變化小，無腐蝕性介質影響的部位，決不允許安裝在長時間受高溫輻射烘烤的場合使用。
4、若需改變油氣出口數，請向廠家索取說明書，按照說明書中處置方法的步驟進行處置。
