SDRB-N系列雙列式電動潤滑脂泵(31.5MPa)

一、使用條件

雙列式電動潤滑脂泵是由電動潤滑脂泵、換向閥、管路附件等組成。在同一底座上安裝有兩臺電動潤滑脂泵，一臺常用、一臺備用，雙泵可以自動切換，通過換向閥接通運轉著的泵的回路，不影響系統的正常工作，潤滑脂泵的運轉由電控系統來操縱，二臺泵也可以同時工作。它具有壓力高、流量大、遠距離輸脂，安全可靠等特點。

二、技術參數

型號	公稱流量mL/min	公稱壓力MPa	貯油器容積L	配管方式	電機功率kW	潤滑脂錐入度(25℃,150g)1/10mm	重量kg
SDRB-N60H	60	31.5	20	環式	0.37	265-385	405
SDRB-N195H	195		35		0.75		512
SDRB-N585H	585		90		1.5		975

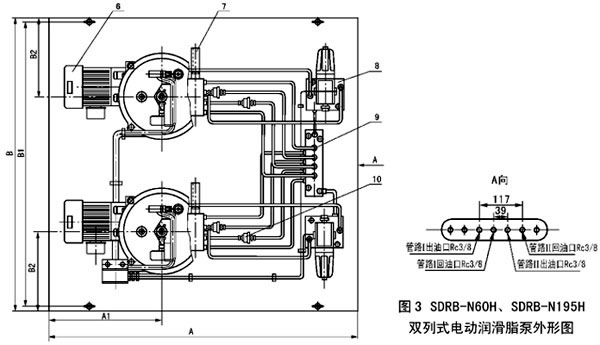

三、外形尺寸

型號	A	A1	B	B1	B1	B2	H1
SDRB-N60H	1050	351	1100	1054	296	1036	598max
							155min
SDRB-N195H	1230	503.5	1150	1104	310	1083	670max
							170min

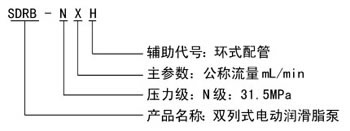

四、型號說明

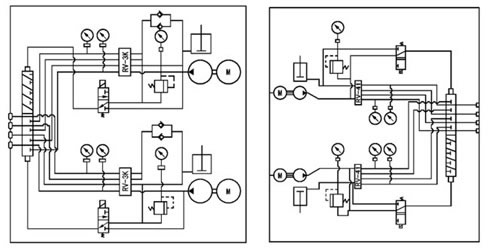

五、系統原理圖

六、結構形式

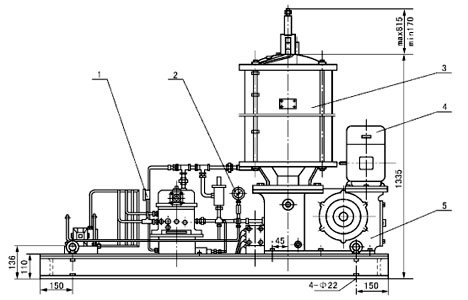

圖4 SDRB-N585H 雙列式電動潤滑潤滑泵外形圖

1 - 壓力表；2 - 壓力表；3 - 貯油器；4 - 電動機；5 - 電動潤滑脂泵

6 - 液壓換向閥；7 - 電磁換向閥；8 - 液壓換向閥；9 - 限位開關

七、使用說明

本產品應安裝在室內、灰塵少、振動小的干燥場所，用地腳螺栓固定在基礎上。其周圍應留有操作空間。安裝位置應便于補給潤滑脂、調試、檢查、拆卸和維修等都方便的場合。

使用前須向柱塞泵的減速機腔注入潤滑油（推薦工業齒輪油N220），達到油位計紅線的位置。一般新潤滑泵工作200小時后應更換潤滑油，以后每隔2000小時定期更換新油，并要經常檢查油質情況，若發現油質劣化，則應縮短更換周期。

向貯油器內充填潤滑脂，必須使用加油泵從潤滑脂補給口加入。使用的潤滑脂應清潔，不允許有雜質、污物、灰塵、氣泡等存在。

電動潤滑泵的回轉方向與箭頭指示方向一致。在電動機接線時，應注意這一點。

溢流閥的標準調定壓力為42MPa。
