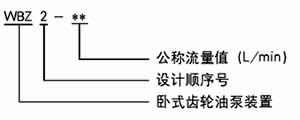

WBZ型臥式齒輪油泵裝置(0.63MPa)

一、概述

本產品適用于稀油潤滑系統或液壓傳動系統中，作為輸送潤滑油或作為液壓系統動力源的油泵裝置，也可用于排送無腐蝕性的潤滑液體介質。適用介質的粘度等級為N22～N460(相當于ISO VG22～VG460)的工業潤滑油或液壓油。

二、技術參數

型號	公稱壓力MPa	?			?			重量kg
		型號	公稱流量	吸入高度	型號	功率	轉速
WBZ2-16	0.63	CB3-B16	16	500	Y90S-4-B3	1.1	1400	55
WBZ2-25		CB3-B25	25					56
WBZ2-40		CB3-B40	40		Y100L1-4-B3	2.2	1420	80
WBZ2-63		CB3-B63	63					100
WBZ2-100		CB3-B100	100		Y112M-4-B3	4	1440	118
WBZ2-125		CB3-B125	125					146

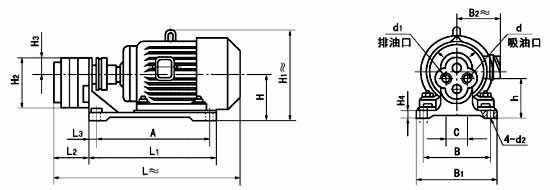

三、外形尺寸

型號	L≈	L1	L2	L3	A	B	B1	B2≈	C	H	H1≈	H2	H3	H4	h	d	d1	d2
WBZ2-16	448	360	76	27	310	160	220	155	50	130	230	128	43	30	109	G3/4"	G3/4"	15
WBZ2-25	456	?	48
WBZ2-40	514	406	92	25	360	215	250	180	55	142	287	152	50	?	116	G1"	G3/4"	15
WBZ2-63	546	433	104		387	244	290	190	?	162	315				136
WBZ2-100	660	485	119	27	433	250	300	210	65	172	345	185	60	40	140	G1 1/4 "	G1"	15
WBZ2-125	702	500	126		448	280	330			200	383				168
