一、使用條件

　　本產品適用于公稱壓力為0.6MPa的稀油潤滑系統中，具有清除潤滑油中雜質使供給潤滑點的油達到潔凈的功能，小型的為整體式，較大的為組合式，分別由二組過濾筒和一個三位六通換向閥組成，工作時一筒工作，一筒備用，可實現不停車切換過濾筒，達到循環潤滑系統不間斷工作的目的。

二、技術參數

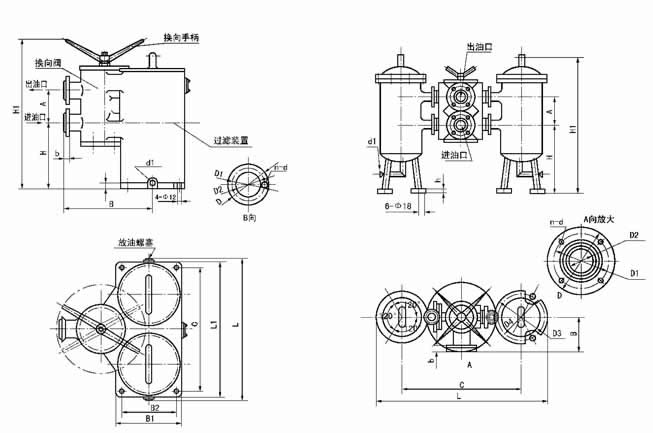

三、外形結構

SLQ-32，SLQ-40雙筒網式過濾器（整體式） 　　DN≥50的SLQ型雙筒網式過濾器（組合式）

四、外形尺寸


續上表

五、型號標注說明

六、工作原理

　　1、本型式過濾器由一六通換向閥及二組過濾裝置組成，置于油泵出口及冷卻器前端，正常工作時，一組過濾裝置啟用，另一組被換向閥封閉備用。

　　2、閥片式六通換向閥為手動，工作過程中，截止備用過濾裝置連通工作中的過濾裝置，閥上部有通、止標記，在工作壓力≤6kgf/cm2可不停機換向。

　　3、過濾裝置為二組，一組工作，一組備用。在工作中過濾裝置需要維修清洗時，可啟動另一組備用過濾裝置投入工作，而不影響主機正常工作。

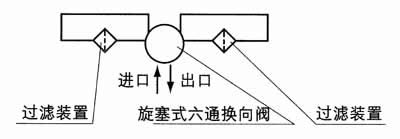

　　4、系統圖

七、使用說明

　　1、當過濾器的進出口壓力差≥0.5kgf/cm2時，說明過濾裝置中的濾芯已被機械雜質阻塞，應及時清洗或更換濾芯，同時也應清洗筒體。

　　2、在正常工作時過濾器的進出口壓差應≤0.035MPa。

八、訂貨須知

　　訂貨時必須注明所需的過濾精度值，不注明的均按0.12mm供貨。
