LQ系列列管式冷卻器(1.0～1.6MPa)

一、使用條件

　　與GLLQ型列管式冷卻器相似，產品適用于冶金、礦山、輕工、電力、化工等工業部門的液壓與潤滑裝置，將熱工作油冷卻到要求的溫度；冷卻器的設計最高溫度為100℃～120℃，工作壓力≤1.6MPa，傳熱系數為348～407w/m2.k，(若采用翅片管換熱，則傳熱系數為523～580W/m2·k，但允許介質粘度為10～50cSt)。下面列出的LQ型冷卻器則規定介質粘度為10～326cSt，主要技術參數如下表：

二、型號含義

三、技術參數

型號	2LQFW\2LQFL	2LQF1W	2LQGW
換熱面積m2	0.5～16	19～290	0.22～11.45
傳熱系數w/m2.k	348～407
使用溫度℃	≤100	≤120
工作介質壓力MPa	≤1.6	≤1.0	≤1.6
冷卻介質壓力MPa	≤0.8	≤0.5	≤1.0
油側壓力降MPa	≤0.1
介質粘度cSt	10～326

四、外形結構及尺寸

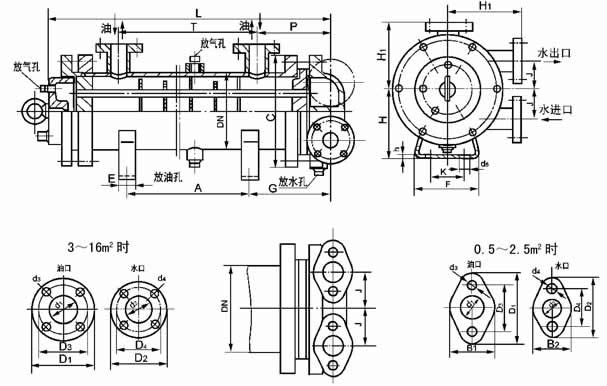

2LQFW 型冷卻器外形尺寸圖

冷卻面積0.5～2.5m2時進出水口型式；

3～16m2時為上圖

2LQFW 型冷卻器外形尺寸

型號			A0.5F	A0.65F	A0.8F	A1.0F	A1.2F	A1.46F	A1.7F	A2.1F	A2.5F	A3.0F	A3.6F	A4.3F	A5.0F	A6.0F	A7.2F	A8.5F	A10F	A12F	A14F	A16F
換熱面積m2			0.5	0.65	0.8	1.0	1.2	1.46	1.7	2.1	2.5	3.0	3.6	4.3	5.0	6.0	7.2	8.5	10	12	14	16
底部尺寸		A K h E F d5	345 90 5 40 140 11	470 90 5 40 140 11	595 90 5 40 140 11	440 104 5 45 160 11	565 104 5 45 160 14	690 104 5 45 160 14	460 120 5 50 180 14	610 120 5 50 180 14	760 120 5 50 180 14	540 140 5 55 210 14	665 140 5 55 210 14	815 140 5 55 210 14	540 170 5 60 250 14	690 170 5 60 250 14	865 170 5 60 250 14	575 230 6 65 320 18	700 230 6 65 320 18	875 230 6 65 320 18	875 230 5 65 320 18	875 230 5 65 320 18
筒部尺寸		DN H J H1	114 115 42 95	114 115 42 95	114 115 42 95	150 140 47 115	150 140 47 115	150 140 47 115	186 165 52 140	186 165 52 140	186 165 52 140	219 200 85 200	219 200 85 200	219 200 85 200	245 240 95 240	245 240 95 240	245 240 95 240	325 280 105 280	325 280 105 280	325 280 105 280	325 280 105 280	325 280 105 280
筒部尺寸		L G P T C	545 100 93 357 186	670 100 96 482 186	790 100 93 607 186	680 115 105 460 220	805 115 105 585 220	930 115 105 710 220	740 140 120 500 270	890 140 120 650 270	1040 140 120 800 270	870 175 170 565 308	995 175 170 690 308	1145 175 170 840 308	920 205 190 570 340	1070 205 190 720 340	1245 205 190 895 340	1000 220 210 590 406	1125 220 210 715 406	1300 220 210 890 406	1300 220 210 890 406	1547 220 210 890 406
法蘭尺寸			橢圓法蘭									圓形法蘭
法蘭連接	油	d1 D1 B1 D3 d3	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 118 85 90 14	40 118 85 90 14	40 118 85 90 14	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18	80 195 / 160 8×Φ18
法蘭連接	水	d2 D2 B2 D4 d4	20 80 45 55 11	20 80 45 55 11	20 80 45 55 11	25 90 64 65 11	25 90 64 65 11	25 90 64 65 11	32 100 72 75 11	32 100 72 75 11	32 100 72 75 11	40 145 / 110 18	40 145 / 110 18	40 145 / 110 18	50 160 / 125 18	50 160 / 125 18	50 160 / 125 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18	65 180 / 145 18
重量 kg			30	33	36	47	51	54	60	70	76	110	119	130	145	161	176	215	231	250	260	270
